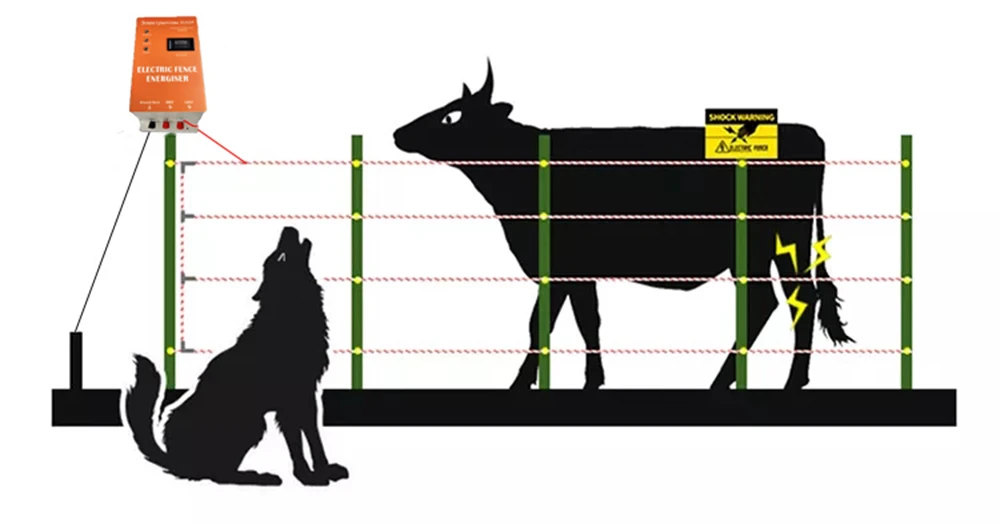

Meiekõrgepinge impulssgeneraatorsaab kasutada elektroonilistes tarasüsteemides karude tõrjumiseks. Mägironimishuvilistele võib telgid ööseks õue püsti panna. Kui kohtame karusid, rebaseid ja muid loomi, paneb see meid kartma. Praegu on vaja kaasaskantavat elektroonilist tara, et isoleerida oht ja lasta meil koiduni magada.
Hiljuti küsis klient meilt selle kohandamise kohtaimpulsi trafo. Nende nõuded kõrgepinge impulssgeneraatorile on järgmised.
Nad peavad vähendama voolu kaaluelektrikarjustajad (impulssgeneraatorid)lülitades kergele trafole (tõenäoliselt õhksüdamikule). Ahel koosneb kahest paralleelsest kondensaatorist, kokku 6,45 μF, mida laetakse kuni 380 V pingeni 12 V allikast tagasipööratava muunduri abil. Kondensaatorid tühjendatakse türistori lülitiga üle impulsstrafo primaarmähise üks kord iga 1,5 sekundi järel. Meie praegune mudel kaalub raske raudsüdamiku trafo tõttu umbes 800g.
Theelektrikarjuse energisaatorid karulepeavad vastama impulsipiirangutele takistuslikul koormusel vahemikus 500Ω kuni 1MΩ. Impulss peaks kestma 60 μs kuni 200 μs ja andma 0,15 J kuni 0,5 J 500 Ω takistusliku koormuse korral.
Kasutataval impulsstrafol on järgmised parameetrid: primaar- ja sekundaarpooli takistus 1Ω, primaarinduktiivsus 30μH, sekundaarne induktiivsus 30mH, pöördesuhe 1:32, sidestuskoefitsient üle 0,8, primaarimpulsi tippvool 150A ja sekundaarse impulsi tippvool 8A. Meie raudsüdamiku mudeli katseandmed leidsid primaarimpulsi tipppinge 2500 V, mis tuleneb kondensaatori tühjenemise reaktiivsest mõjust impulsstrafos, kuigi see on õhusüdamiku trafo puhul tõenäoliselt erinev. Sekundaarse impulsi tipppinge oli 12KV.
Nad pakuvad meile viitamiseks joonise. Mis tahes kohandamisvajaduse korral võite meiega ühendust võtta:fgd@twgdmall.com,Kõik joonised ja näidised on saadaval.
